产品介绍

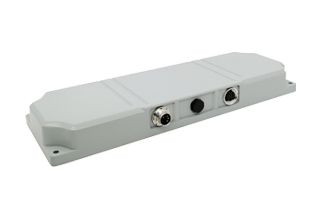

AM400是一款高度集成的GPS L1及北斗B1I双频点天线的外置天线姿态测量模组，该模组内部集成GNSS接收机及倾角传感器，内置双天线可接收GNSS信号并通过天线相对位置的变化实现对天线姿态测量，模块具有支持两路L1CA与B1I 同时跟踪、首次航向解算时间短及独特的温度补偿算法保证全温态倾角测量精度等特点。
应用领域
该可感知模组主要应用于移动通信基站网络建设中，在传统天线基础上增加业内先进的感知模块,通过天线可感知能力来实现网络的精准化管理，提升网络性能和优化效率，真正实现了无线网络的端到端智能化管理。
技术参数
|
模块名称 |
天线测姿模组 |
|
|
通讯协议 |
AISG ES-RAE v 2.2.0/3GPP release 10 |
|
|
AISG设备类型 |
RAE(0x31) |
|
|
电压范围 |
10-30V DC |
|
|
功率 |
<2W |
|
|
AISG 接头 |
2 x 8 针接头，遵循 IEC 60130-9 及 AISG2.0 标准级联接入: RS485 公头; 级联接出: RS485 母头 |
|
|
物理接口 |
Pin 6 |
10-30V DC |
|
Pin 3 |
RS 485 B |
|
|
Pin 5 |
RS 485 A |
|
|
Pin 7 |
DC return |
|
|
波特率 |
9600 bps |
|
|
固件 |
*.bin 或者*.xml 格式文件，可远程升级 |
|
|
机械参数 |
||
|
尺寸（毫米） |
320×100×33 |
|
|
包装重量（克） |
≤1000 |
|
|
可靠性 |
||
|
工作温度 |
-40 °C to +70 °C |
|
|
防雷 |
电源线：3KA 符合IEC 61000-4-5:2005 IEC 8/20uS 3KA ±5次 信号线：3KA 符合IEC 61000-4-5:2005 IEC 8/20uS 3KA ±5次 |
|
|
防水等级 |
IP 67 |
|
|
MTBF(h) |
≥5000 |
|
|
精度 |
||
|
经纬度 |
±5m(RMS) |
|
|
海拔 |
±10m(RMS) |
|
|
方位角 |
±5º，范围: 0~359.9°（180s，开阔无干扰环境） |
|
|
下倾角 |
±1º，范围:-90~90°（测量范围-90～90） |
|
|
首次定位时间(S) |
<90 |
|
|
首次定向时间(S) |
<180 |
|
